因为需要对硫酸腐蚀进行实际研究勘测，黑龙江省发电厂冷却塔系统在1995年以后开始投入使用，但是在1999年经过检查发现虽然外部没有特别损坏，但是内部的冷却设备结构件却损坏比较严重混凝土表存已经脱落，并且过水系统（淋水系统）损坏率高达60%，梁破坏率为40%（小型梁）、大型梁破坏率为20%可以说基本上都损坏了，并且混凝土中的钢筋也是大面积裸露稍微好一点的是没有见到锈迹。

这个水塔采样的水是地下水水中具有较高的碳酸氢钙，这种成分会导致水经过高温加热后会产生碳酸钙存在于锅炉表面，所以为了解决这个问题在制作工艺上可以加入硫酸来降低碳酸氢钙的含量，经过加酸处理水中的碱含量可以降低但是硫酸含量却增加了不少，虽然因此确实减少了水底的沉积物但是结构件却依旧损坏所以我们对这个含量进行了提取和检测发现这个水中具有较高的盐酸和碳酸，这种酸性的离子便是导致钢结构工件和混凝土损坏的主要因素之一。

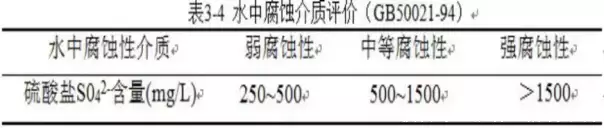

也因此每个国家在定制相关混凝土的抗腐蚀标准中大部分都是以硫酸离子含量作为批判标准，我国也有相关国家标准也是按照硫酸离子来评定得（如下图），在我国标准《岩土工程勘察规范》(GB50021-94)和铁道部专业标准《铁路混凝十与砌体T程施工及验收规范》(TB10210-97)都有相应规定(表3-4及表3-5)

从标准中表3-4及表3-5可以看出，水中硫离子含量开始在250mg/L中开始具有了腐蚀效果，但是这个表标准中还是存在一定的差异，每个国家对这个规定也是各有不同当然这个可能和每个国家的地理和其他情况不一样导致的不同。总之经过多方实验调查我们发现当水中S042-含量高达1884mg/L这个地方的腐蚀便很严重了需要立刻采取措施。而黑龙江的电厂冷却塔腐蚀严重便是这个原因导致的。

------------------------------------------------------------------------------

欢迎联系我们常州百昌涂料科技有限公司24小时咨询热线：（高经理）15861186228座机：0519-83210009
