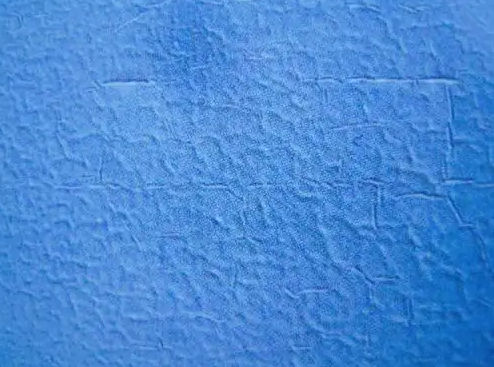

咬底现象：

上层漆将底层漆的漆膜软化，产生皱纹、膨胀、气泡的现象。

咬底原因：

1.底、面涂层不配套。涂层的配套性能不好，底漆和面漆不配套。在极性较弱溶剂制成的涂料上层施涂含强极性溶剂的涂料。如在醇酸漆或油脂漆上层加涂硝基漆；含松香的树脂成膜后加涂大漆；在油脂漆上涂装醇酸涂料；在醇酸或油脂漆上加涂氧化橡胶涂料、聚氨酯涂料等。强溶剂对漆膜的渗透和溶胀使下层涂膜咬起。

2.上层漆的稀释剂溶解力太强。在涂装面漆或下道漆时，采用过强的稀释剂，将底层涂料溶胀。

3.底层未干透便涂面漆或底、面涂层间隔时间不合理。涂层未干透便涂装下一道涂料。如过氯乙烯磁漆或清漆未干透，加涂第二道涂料。

咬底预防：
1.选择配套体系施工。严格按照涂料说明书中的配套原则进行涂装。一般同类涂料可以相互配套。不同种类涂料配套采用下硬上软的原则；如底漆采用强溶剂涂料（环氧、聚氨酯等），面漆用溶解力弱的涂料（氯化橡胶、醇酸、酚醛等）。在松香树脂漆膜上加涂大漆是不合适的，若要涂漆，必须选经打磨处理，刷涂过滤层，干燥后再用干净抹布清除表面粗糙颗粒，用砂纸打磨后，再涂装大漆。
2.应选择与底层相同的溶剂作稀释剂。涂料涂装时选用的稀释剂不能超过总涂料量的5%，品种在涂装过程中也要固定，不能在底层用弱极性稀释剂，上层涂料采用强极性溶剂，如丙酮、酯类和高沸点芳烃溶剂等。
3.注意两层之间的施工间隔时间。涂料要干透，按照涂装间隔执行，必须达到短涂装间隔。在冬季施工时，可适当延长涂装间隔，保证底层涂料的实士。对特殊品种的涂料，可采用”湿碰湿”的涂装工艺，在涂装完一遍未干时随即加涂一层，可提高涂层的附着力。
4.为防止咬起，一遍应涂装较薄，待彻底干燥后再涂装第二道涂料，不能一次涂装过厚，使内部溶剂无法挥发，延长干燥时间。

修补方法：
将缺陷区域的漆膜打磨掉，打磨时要注意不要露出可以引起同样问题的漆膜，将打磨后的表面封闭后，重新喷漆。缺陷特别严重时，则将漆膜打磨至基底，然后重新喷漆。

-------------------------------------------------------

常州百昌涂料科技有限公司

24小时咨询热线：（高经理）15861186228  座机：0519-83210009
